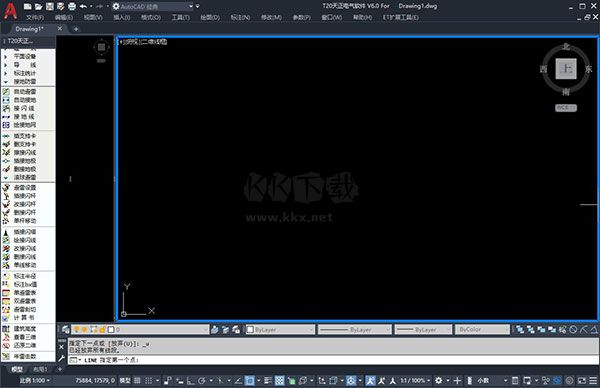

T20天正電氣免費版是一款功能強大電氣設計軟件，界面簡潔、操作簡單，擁有豐富的功能，包括電氣平面設計、電氣計算、電氣系統設計、接地避雷、圖紙比對、批量打印等，能夠幫助用戶進行更好的設計，大大提高用戶的工作效率，滿足用戶的不同需求，歡迎需要的朋友來kk下載

T20天正電氣免費版軟件功能

1、適用于64位AutoCAD2020服務平臺

2、根據《19DX101-1建筑電氣常用數據》擴展數據庫系統。包括：橫截面檢查、電纜橋架計算指令

3、根據《19D702-7應急照明設計與安裝》，擴大應急照明圖書館

4、【大批量入庫】特色功能，完成工程圖紙中天正電氣客戶圖片庫中的圖塊，快速大批量記錄當?shù)仄ヅ錂C(jī)械設備庫文件

5、[參考布局]特點功能，參考模型圖塊，在某個圖塊的位置關系中，大量布局另一個圖塊，用于布置總線隔離器等。

6、【插電式電氣控制柜】提升設計標高特性設置，提升木柜類型

7、[平面布線]在初始設置中，使用“布局輸電線時輸入輸電線信息內容”，提高“文本線”按鈕，支持現階段涂層線的調整。您還可以根據需要建立一個新的文本線，可以在輸電線中設置兩個單詞之間的間隔和部分

8、【照度計算】【多做照度】創建自定光源客戶數據庫系統。適用于消費者數據的修改和編寫，適用于光源分類、光源類型的自定義和數據備份;改進照度計算/設置更多的原始照度初始值。當主提示框中的房間名稱與默認情況相匹配時，默認情況下預設的主要參數將自動應用，無需不斷調整。改進更多的照明自動照明方法等

9、[機械設備定義][顯示半經][隱藏半經]針對消防安全、智能安全、廣播節目、應急照明燈具機械設備圖塊，提高有效半徑的主要參數，可根據顯示半經和隱藏半經指令操作或隱藏

10、[平面圖統計分析]提示框右側提升一對上下箭頭按鈕。在生成表格之前，適用于手動調整排序

11、【平面布線】輸電線組隊后，在初始設置中制作輸電線。輸電線交叉切斷或沿途標注后，其連接不會斷開，即選擇一段輸電線，其他連接的輸電線也可以同時選擇，仍被視為與之相同的輸電線

12、【快速更換】適用于將天正暖通空調和天正給排水機設備快速更換為工程圖紙中的天正電氣圖塊

13、[升級關聯]改進功能。當電纜橋架預制構件無法形成或構件圖層錯誤時，應用升級關聯指令可以修復問題，正常形成預制構件

14、【電纜橋架制作】適用于ma格式刷后的實際操作

15、【平面圖走線】應用【標準輸電線數】和【沿途文本】功能后，再劃線交叉通過文本時，有文本偏差，避免效果

16、【電纜敷設】調整某些情況下電纜敷設不正確，改進電纜敷設方法

17、【電纜橋架標記】【電纜橋架設置】調整部分設計圖紙，無法顯示屏蔽關系，使得雙層電纜橋架難以同時選擇，然后電纜橋架只標明頂部電纜橋架的信息內容

18、[控制電路檢查]調整兩臺機械設備中間連接的輸電線路小于200時，未檢查機械設備問題

19、[照度計算]調整可用性值是手動輸入的無點查詢表。結構計算中的室形指數錯誤。但是計算表中的問題是正確的

20、[繪制電纜溝]調整應用第二、三種電纜溝風格。當兩段不同寬度的電纜溝交叉時，實際效果錯誤，出現多余的分叉問題

T20天正電氣免費版軟件特色

1、電氣平面設計

提供多種布置平面設備與導線的方法，布置平面設備時，設備輸出界面采用了浮動式窗口結合動態預演，所見即所得，相輔靈活的右鍵菜單編輯功能，可方便地繪制動力、照明、弱電、消防、變配電室布置和防雷接地平面圖。所有圖元采用參數化布置，一次性信息錄入，標注與材料表統計自動完成。軟件設備圖塊采用09dx國標圖例，并且新增樓控類型，增加導線導線圖層，提供更多導線供用戶使用。

2、溫感煙感

根據參數設定及相關規范，自動計算范圍內溫感煙感的布置方式和個數，同時可查看每個探頭探測范圍，根據預覽效果，可對參數小幅調整，以達到區域內無死角的保護目的。 3、電氣系統設計

在繪制系統圖方面提高了智能化水平?？勺詣由烧彰飨到y(tǒng)圖、動力系統圖、低壓單線系統圖，還可方便繪制各種弱電系統圖及二次接線圖。其中自動生成的配電箱系統圖同時還完成負荷計算功能。此外系統提供數百種常用高、低壓開關柜回路方案，80余種原理圖集供用戶選擇。

4、電氣計算

提供全面的電氣計算功能，適用于建筑電氣設計。包括：【逐點照度】、【照度計算】【多行照度計算】(利用系數法)、【負荷計算】、【無功功率補償】、【短路電流】計算、【低壓短路】電流計算、【電壓損失】計算、【年雷擊次數】計算、【繼電保護計算】等。所有計算結果均可導入WORD或EXCEL進行保存。

5、逐點照度

可計算空間每點照度，顯示計算空間最大照度、最小照度值。支持不規則區域的計算，充分考慮了光線的遮擋因素，可繪制等照度分布曲線圖，輸出Word計算書

6、多行照度計算

利用系數法，可根據房間面積和要求的平均照度計算應布燈具數量，并根據計算結果核算功率密度;既可選多種燈具種類和眾多燈具型號，也可根據燈具光強由用戶自定義燈具。錄入了新型燈具、支持不規則房間照度計算，可以輸入燈具數反算照度與功率密度，支持多房間同時計算并可自動布燈。

7、負荷計算

需要系數法，可直接讀取系統圖數據，也可自行輸入，根據總負荷計算結果，自動計算“無功補償”，及進行變壓器選型，并且支持多變壓器計算。

8、年雷擊次數計算

收錄最新防雷規范GB50057-2010，可計算防雷類別，以及考慮周邊建筑影響，計算結果可繪制成表格形式，也可出詳細的計算書。

9、截面查詢

采用10CD106(世德鋁合金電纜)、09BD1(取代92DQ)、04DX101-1和華北標辦92DQ中的導線、電纜載流量數據，可根據計算電流及載流量查詢導線、電纜截面積，及穿管管徑，并可查看相應導線或電纜的載流量。

10、接地避雷

可自由繪制避雷針、避雷帶，繪制接地線、接地極。對于天正建筑條件圖，可自動生成避雷帶?！緷L球避雷】支持多針二維、三維避雷，移動避雷針其二維、三維保護區域隨即更新。通過繪制PL線的建筑物外輪廓，并可對其賦高度值，查看建筑物避雷三維狀態圖，同時可查看任意針的三維保護范圍。新增【折線避雷】功能，支持平面及山地的避雷針放置。

11、高壓短路計算模塊：

該功能采用“節點導納”法，實現計算繪圖一體化;支持用戶任意搭建方案主接線圖及阻抗圖，并可由主接線圖自動轉換阻抗圖，通過提取阻抗圖數據自動進行高壓短路電流計算并計入電動機反饋電流;同時計算多個短路點的短路電流(三相短路電流及不對稱電流計算)，計算結果可成成CAD和word計算書，整個計算無須人工查表，星角變換，智能化的數據處理方式極大提升了計算效率及精度。

12、變配電室

快速繪制配電柜及電纜溝的平、立、剖面圖。方便對電纜溝及配電柜的參數化編輯，配電柜尺寸、編號可自動生成、調整。自動生成變配電室剖面圖。

13、三維橋架

【三維橋架】系列命令可方便繪制多層、弧形等橋架，繪制過程中自動生成彎通、三通、四通、變徑等構件，根據繪制需要可自動生成垂直段橋架及相應垂直構件，橋架各部分構件相互關聯，拖動一部分其余相關連部分隨之聯動，可多種樣式及規格支吊架，并自動進行橋架標注，以及構件統計。

14、提取清冊

【提取清冊】功能：支持從多個系統圖中同時提取電纜起點、終點、電纜編號、控制電纜編號等基礎數據，同時控制電纜以紅色顯示，和電力電纜區分。最終將提取結果導入用戶現有電纜清冊文件。

15、電纜敷設

【電纜敷設】系列命令：

導入“電纜清冊表”、“電機表”，可自動進行電纜敷設，自動繪制電纜敷設圖，自動計算每一回路的電纜長度;也可逐條手工敷設，統計電纜及穿管長度，導出清冊，并可導出器材表分類匯總;方便查尋每一條電纜路徑，該路徑自動高亮顯示，可對已經敷設的電纜進行自動標注。提供【信息查詢】、【修復連接】、【多圖連接】等多種修改及查看功能。

16、碰撞檢查

天正水暖電三個專業進行管線綜合、碰撞檢查，碰撞點可高亮顯示。

【BIM導出】命令，將dwg圖紙中的電氣實體屬性導出到tgl文件，導航程序解析tgl文件，還原實體三維模型。

17、其它工具

【圖紙保護】可以保護您的dwg圖紙，制作為一個整塊，沒有密碼無法炸開，同時可以在沒有安裝天正軟件的環境下正常瀏覽。

【備檔拆圖】可將包含多個圖框的一張dwg圖紙，按照圖框?qū)⑵湟来尾鸱植⒈４娉啥鄰坉wg圖紙文件。

【批量打印】可在模型空間中直接批量出圖，也可打印到文件。

【圖紙比對】、【局部比對】可將前后條件圖進行比對，條件圖前后變化，一目了然

T20天正電氣免費版常見問題

1、為什么軟件界面上方?jīng)]有天正電氣的選項板?

ACAD2009及以上版本的非經典模式下才有這個選項板。一般切換ACAD工作空間后就會出現，如果還是未出現，使用menuload命令，加載天正電氣安裝路徑下sys文件夾里的TANGENT文件即可。

2、啟動軟件后左側沒有菜單欄，下方?jīng)]有天正工具條

沒有左側菜單欄時，同時按下鍵盤上“ctrl+”或輸入命令tmnload即可。注：排除正式版用戶找不到加密鎖以及試用版用戶超出試用時間的情況

下方工具條不見時，進入初始設置-電氣設定，查看開啟天正快捷工具條控件是否勾選，后點擊對話框上確定按鈕即可。

3、為什么任意布置時，預覽正常但插入圖紙中后變得很小(很大)?

這是圖形單位設置問題。Units命令，將插入時的縮放單位改為無單位或毫米

4、為什么在純ACAD下，有的圖元就無法顯示?

用戶圖紙交流問題，純ACAD無法解析天正自定義實體，可使用【圖形導出】命令將當前圖轉換為T3格式的圖紙，即可顯示。另外，天正高版本對實體參數進行了升級，當用低版本打開時，也需轉為T20V3、T20V2、T9等相應格式。

5、接地線、接閃線如何設置成原來的樣式?

接地線和接閃線根據規范默認使用帶字線型的新樣式，用戶可以從初始設置-電氣設定-平面導線設置中，將其設成“普通線型+圖塊”的樣式即可。

6、導線型號、規格可以自定義嗎?

用戶可以從初始設置-電氣設定-平面導線設置中，點擊相應導線類型后的按鈕設置導線信息。

7、為什么布置自造的設備時，不能顯示屬性字?

同一個設備不允許出現兩個屬性字。將此圖塊炸開后，使用過濾選擇命令過濾出舊圖塊上的所有屬性并刪除后，重新插入屬性字再造設備、布置即可。

8、T20V2或天正2014版本，64位系統啟動軟件時彈出error提示，打開軟件后畫橋架沒有彎通、橋架計算命令崩潰

由于電腦系統的本地安全設置，導致注冊表沒有寫入，數據庫沒有連上的原因。

關閉軟件后，到天正電氣安裝路徑下sys18x64、sys19x64文件夾中.reg和.exe后綴的文件分別雙擊執行下即可。根據ACAD版本版本不同，cad2010~2012運行sys18x64中的文件;cad2013~2014運行sys19x64里的文件。注：T20V3及以后版本無此問題。

9、天正單行文字、引出標注、橋架等特性面板(ctrl+1)沒有特性

注冊表沒有寫入的原因。關閉軟件后，到天正電氣安裝路徑下sys18x64、sys19x64文件夾中.reg和.exe后綴的文件分別雙擊執行下即可。根據ACAD版本版本不同，cad2010~2012運行sys18x64中的文件;cad2013~2014運行sys19x64里的文件。

10、布置設備，在圖紙中插入設備后變成另一個圖塊，新建圖紙中正常

原因：用戶繪圖過程中，替換了用戶圖庫或重裝了軟件

使用造設備命令，讀取用戶圖庫中當前編號，+1后給圖塊命名

替換后造成圖紙中圖塊與現圖庫圖塊沖突

因為CAD中圖塊名稱只能唯一所以選擇與插入后不同

解決方法：1使用造設備命令制作一個不與圖紙中圖塊編號沖突的新圖塊

先看圖里最大的編號是多少

可用平面統計然后將統計表導出到excel

看圖例一列中“equip_u”最大的編號是多少然后用造設備造一些沒用的圖塊跳過這些編號

沒用圖塊之后可以在圖庫管理中刪除掉

2使用設備替換命令將圖紙中的舊圖塊全部替換掉后使用PU清理命令后再插入設備

3圖塊較少時，在新建圖紙中繪制

11、造設備后布置時，提示圖塊加載失敗

最好是在新建的空白圖紙中造設備。在舊圖紙中造設備很有可能將一些沒用的信息造進去導致造圖塊失敗。

12、安裝完后使用布置設備的各種命令時，提示圖庫加載失敗

一般都是安裝路徑不對的問題。路徑盡量使用天正默認路徑，除盤符外，剩下的路徑不要修改。
