Protel DXP 2004是一款專業的pcb線路板設計軟件，Protel DXP2004完整版是目前全國甚至全球都在使用的非常流行的EDA工具，protel dxp2004同時拓展了Protel軟件的原設計領域，Protel DXP2004將pcb板圖設計、電路原理圖設計、電路仿真和PLD設計等多個實用工具組合起來構成EDA工作平臺，尤其在仿真和PLD電路設計方面有了重大改進，讓Protel前期版本基于PCB設計的產品定位得以解脫，展現出一個普及型全線EDA產品嶄新的面貌！

Protel DXP 2004破解

1、下載解壓，得到“protel dxp2004原程序”、“漢化補丁”、“元件庫” 和“注冊機”等文件夾

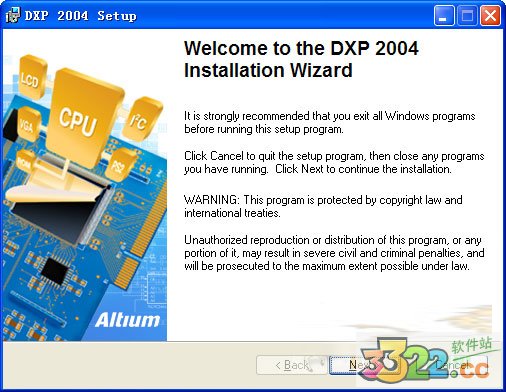

2、進入原程序文件夾，雙擊“Setup.exe”安裝原版軟件，依提示安裝即可

3、請稍等一會，馬上安裝完成

4、安裝完成后，進入“漢化補丁”文件夾，雙擊“DXP2004SP2補丁.exe”安裝漢化補丁，一直next即可

5、再進入“元件庫”文件夾，雙擊“DXP2004SP2_IntegratedLibraries.exe”安裝元件庫

6、進入“Protel2004_sp2_單機版注冊機”將“Protel2004_sp2_Genkey.exe”復制到軟件安裝目錄下，進行注冊激活

7、成功后，打開軟件，你將看到一個全新中文版界面的protel dxp2004

軟件注冊方法

1、先退出正在運行的DXP.exe和DXPSecurityService.exe；

2、再把“Protel2004_sp2_Genkey.exe”放入軟件安裝目錄下；

3、一般安裝目錄為：C:\Program Files\Altium2004

4、最后點擊“注冊生成”按紐即可成功激活軟件。

Protel DXP 2004特點

1 、通過設計檔包的方式，將原理圖編輯、電路仿真、 PCB 設計及打印這些功能有機地結合在一起，提供了一個集成開發環境。

2 、提供了混合電路仿真功能，為設計實驗原理圖電路中某些功能模塊的正確與否提供了方便

3 、提供了豐富的原理圖組件庫和 PCB 封裝庫，并且為設計新的器件提供了封裝向?qū)С绦?，簡化了封裝設計過程。

4 、提供了層次原理圖設計方法，支持“自上向下”的設計思想，使大型電路設計的工作組開發方式成為可能。

5 、提供了強大的查錯功能。原理圖中的 ERC （電氣法則檢查）工具和 PCB 的 DRC （設計規則檢查）工具能幫助設計者更快地查出和改正錯誤。

6 、全面兼容 Protel 系列以前版本的設計文件，并提供了 OrCAD 格式文件的轉換功能。

7 、提供了全新的 FPGA 設計的功能，這好似以前的版本所沒有提供的功能

Protel DXP 2004功能

1、整合性的元件與元件庫
在ProtelDXP2004中采用整合性的元件,在一個元件里相互連接了元件標記(Symbol)、元件外包裝(Footprint)、SPICE元件實體模型(電路設計所使用的)、SI元件實體模型(線路板數字信號處理所使用的)
2、版本管理
可以直接由Protel設計管理工具切換到別的設計系統軟件，那樣設計者可容易地將ProtelDXP2004里的設計與第三方軟件分享。如能夠輸入輸出DXP、DWG格式文件，完成和AutoCAD等軟件的數據傳輸，還可以導出格式為Hyperlynx的文件，用以板級數據信號模擬仿真。
3、多種組態軟件的設計
ProtelDXP2004適用單一設計多種組態軟件。針對同一個設計文件可特定需要使用在其中的某個元件或不能使用在其中的某個元件，隨后造成互聯網表等文件。
4、重復式設計
ProtelDXP2004給予重復式設計，相近反復層級式電源電路設計，只需設計其中一部分電路圖，既能多次使用該電路圖，就如有許多同樣電路圖一樣。此項功能還支持線路板設計，包含由線路板反標明到電路圖
5.一個新的文件管理機制
ProtelDXP2004給予三種文件管理機制?？蓪⒏鱾€文件存進入單一數據庫系統文件，即Protel99SE的ddb，還可以存為Windows文件，即一般的分離出來文件，而無需數據庫管理系統(ODBC)，就能存儲該文件，除此之外增加了一個混合模式，就是說在數據庫系統外存儲器為單獨的Windows文件
6、多屏幕上顯示方式
針對同一個文件，設計者可開啟好幾個對話框在不同屏幕顯示。
7、設計融合
ProtelDXP2004加強了Schematic和PCB板的雙向同歩設計功能。
8、極強的較為功能
ProtelDXP2004增加了極強的較為功能，可以對2個同樣格式的文件進行對比，以獲得其版本差異，也可以對不一樣格式的文件進行對比，比如線路板文件與網絡報表文件等
9、增強的變動設計功能
在ProtelDXP2004中，進行對比后，所形成的表格文件可以作為變動設計的重要依據，讓設計徹底同歩
10、可定義線路板設計標準
在電路原理圖設計時，界定線路板設計原則是十分具體的。盡管在此前版本Schematic中便已給予界定線路板的功能，但是都沒有直接的功效。但在ProtelDXP中落實此項功能，讓消費者能在畫電路圖的時候就界定設計標準

以上便是KKX小編給大家分享介紹的Protel DXP 2004中文破解版。
